Железобетонные парапетные блоки с симметричным профилем «Нью-Джерси» — рабочая поверхность с обеих сторон. Принимают удар с любого направления, поэтому применяются там, где движение идёт по обе стороны ограждения.

Двухсторонний блок дорожного ограждения ЦЕМЕНТУМ, профиль Нью-Джерси — общий вид
Общий вид

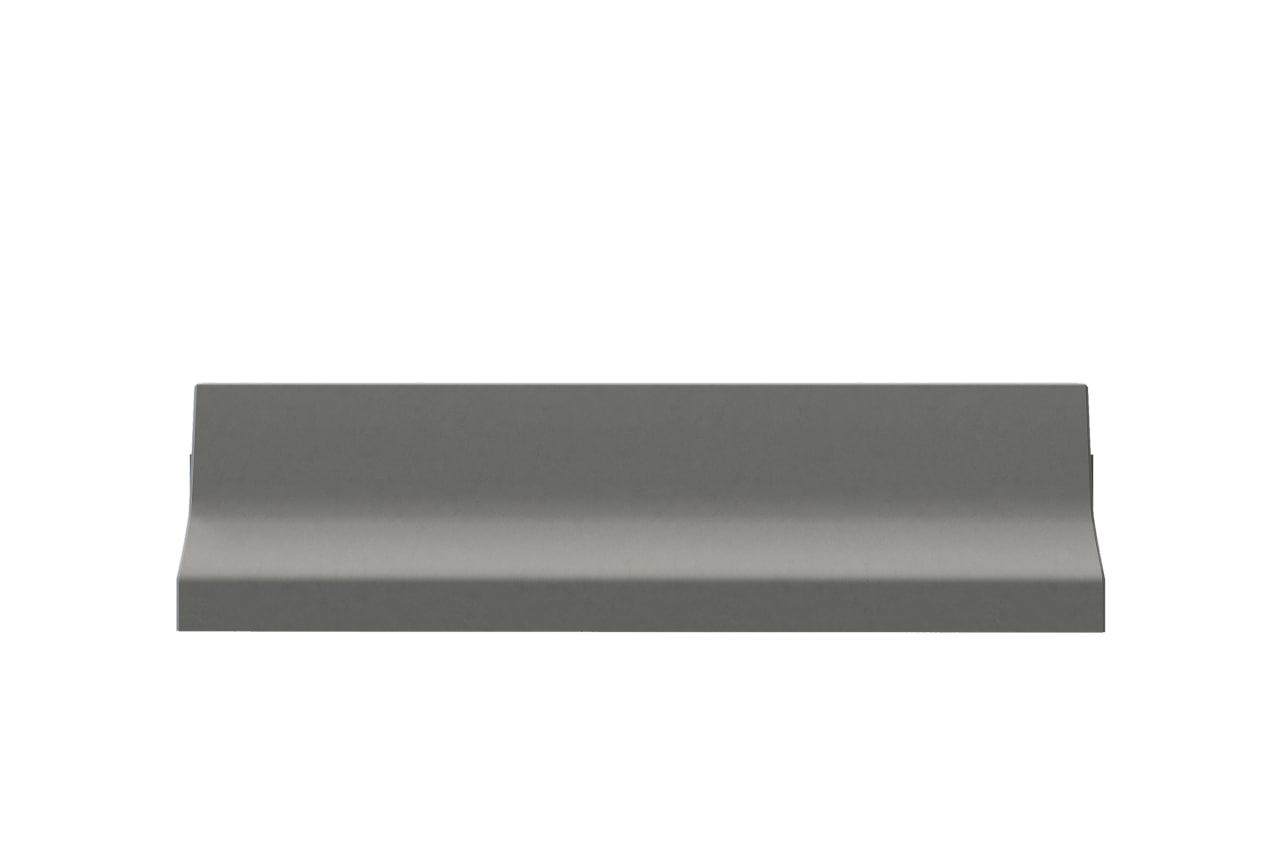

Двухсторонний блок ЦЕМЕНТУМ, вид сверху
Вид сверху

Назначение

Двухсторонние блоки разделяют встречные или попутные потоки транспорта. Симметричная геометрия означает, что ограждение одинаково эффективно работает при наезде с любой стороны.

  • Разделение встречных транспортных потоков по центру дорожного полотна.
  • Разделительная полоса многополосных магистралей и скоростных дорог.
  • Разделение потоков на мостах и путепроводах (мостовое исполнение).
  • Обход и защита опор мостов, мачт освещения и других препятствий, расположенных в разделительной полосе.
  • Организация движения на территории крупных предприятий и логистических центров.

Конструкция

Обе стороны блока повторяют классический профиль «Нью-Джерси»: широкое основание, наклонный цоколь и сужение кверху. За счёт симметрии блок устойчив к удару с любого направления и не требует ориентации при монтаже.

Блоки соединяются между собой оцинкованными замковыми креплениями (толщина покрытия 80 мкм), образуя непрерывную линию. Отдельный повреждённый блок заменяется без разборки всей конструкции.

Как работает профиль

Трапециевидная форма гасит энергию удара: сила поглощается при контакте колёс с наклонной нижней частью блока. Сужение конструкции вверху и расширение книзу возвращают транспортное средство в свою полосу, не давая ему опрокинуться и не пропуская на встречную полосу.

При незначительном наезде автомобиль чаще всего не получает повреждений, а блок остаётся работоспособным. При тяжёлом ДТП разрушенные блоки просто меняются на новые.

Номенклатура

Для автомобильных дорог

Наименование Код продукта Масса, т Габариты Д×Ш×В, мм Удерживающая способность
12-ДД/250-0,81-БЗ 16007899 2,24 3500 × 610 × 810 250 кДж / У3
12-ДД/250-1,15-БЗ 16007907 3,30 3500 × 680 × 1150 250 кДж / У3
12-ДД/400-0,81(0,93)-З 16007903 2,85 3500 × 610 × 930 400 кДж / У6
12-ДД/450-1,15(1,27)-З 16007911 3,98 3500 × 680 × 1270 450 кДж / У7

Для искусственных сооружений (ИССО)

Мостовое исполнение отличается анкерным креплением к плите пролётного строения.

Наименование Код продукта Масса, т Габариты Д×Ш×В, мм Удерживающая способность
12-МД/400-0,81(0,93)-ЗА 16007904 2,85 3500 × 610 × 930 400 кДж / У6
12-МД/450-1,15-А 16007908 3,30 3500 × 680 × 1150 450 кДж / У7
12-МД/450-1,15(1,27)-ЗА 16007912 3,98 3500 × 680 × 1270 450 кДж / У7

Доборные элементы

Линия ограждения комплектуется блоками начальных и концевых участков с уклоном 1 : 4,55, а также соединительными блоками для перехода между участками разной высоты и с двухстороннего профиля на односторонний. Коды продуктов — в технической документации.

Технические характеристики

Тип профиля «Нью-Джерси», двухсторонний (симметричный)
Материал Бетон класса B45
Морозостойкость F2300
Водонепроницаемость W10
Толщина оцинковки металлических замков 80 мкм
Класс лицевой поверхности не менее А3, дополнительная обработка не требуется
Длина блока 3500 мм
Ширина блока 610 / 680 мм
Высота блока 810 / 930 / 1150 / 1270 мм
Масса блока 2,24 – 3,98 т
Удерживающая способность У3 (250 кДж), У6 (400 кДж), У7 (450 кДж)
Срок эксплуатации 50 лет

Нормативная база: ГОСТ Р 58350-2019, ГОСТ 33127-2014, ГОСТ 33128-2014, ГОСТ 33129-2014. Соответствуют ТР ТС 014/2011 «Безопасность автомобильных дорог».

Безопасность подтверждена испытаниями

Натурные испытания на полигоне ФГУП «НАМИ», 2024 год. Ограждения выдержали столкновения на скорости как с легковым транспортом, так и с пассажирским автобусом. Подтверждена удерживающая способность У7 — энергия удара 450 кДж. Получен сертификат соответствия национальным стандартам.

Международный опыт. Многолетние исследования Европейской ассоциации бетонных покрытий на трассах А55 и А487 в Северном Уэльсе показали нулевую смертность при наездах на парапетные ограждения типа «Нью-Джерси» — они значительно безопаснее традиционных барьерных аналогов.

Монтаж и эксплуатация

  • Круглогодичная установка — монтаж не зависит от сезона и температуры.
  • Механизированная уборка дорог в зоне примыкания остаётся возможной.
  • Стойкость к агрессивным средам — противогололёдные реагенты не разрушают бетон; блоки стационарной группы дополнительно обработаны гидрофобным агентом.
  • Увеличенные межремонтные интервалы и, как следствие, низкая совокупная стоимость владения.

Нужна помощь с подбором? Инженер подберёт высоту блока и класс удерживающей способности под ваш объект и рассчитает потребность в доборных элементах.
